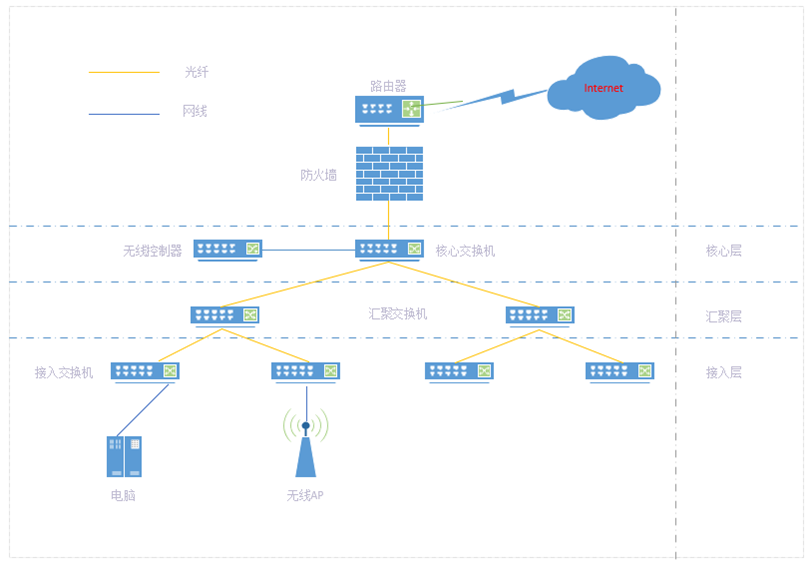

圖中網絡系統采用的是星型三層結構，各設備的主要功能是：

1.路由器：路由器是互聯網的主要結點設備，主要用于不同網絡的連接；

2.防火墻：用入侵、病毒防范；

3.核心交換機：是整個網絡的數據交換設備；

4.無線控制器：用于無線設備的智能控制；

5.匯聚交換機：主要用于接入交換機的集合，一般情況下，根據連接的總接入需求確定；

6.接入交換機：用于終端設備的接入；

7.無線AP用于：用于無線設備的接入；

8.終端設備：電話、手機、Ipad等。
